一、概述
SC-TZJX型变压器中性点间隙接地保护装置是为220kV、110kV变压器线圈中性点接地而生产的一种保护装置。在电力系统故障中，非对称的三相故障可分解为正序分量、负序分量和零序分量，二变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流的大小有选择地切除故障元件。SC-TZJX型变压器中性点间隙接地保护装置是由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘早成损害。
此产品可广泛应用于电力、石油、化工、冶金、煤炭行业。
GB156-93 标准电压
GB/T 1985—89 交流高压隔离开关和接地开关
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/T593 高压开关设备的共用订货技术导则
DL/T615 交流高压断路器参数选用导则
DL/T620 交流电气装置的过电压保护和绝缘配合
GB/T 311—1997 高压输变电设备的绝缘配合
GB/T 775—1987 绝缘子试验方法
GB/T 5582—1993 高压电力设备外绝缘污秽等级
GB/T 7354—1987 局部放电测量
GB11032—2000 交流无间隙金属氧化物避雷器
GB/T 11604—1989高压电器设备天线电干扰测量方法
GB/T 16927—1997高电压试验技术
GB191-1990 包装储运图示标志
GB/T 2900-1989 电工名词术语避雷器
DL/T 620-1997 交流电气装置的过电压保护及绝缘配合
国电发[2000]589号 防止电力生产重大事故的二十五项重点要求
二、产品特点

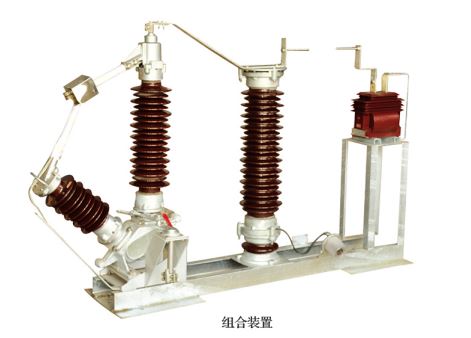

Ø SC-TZJX型变压器中性点间隙接地保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。
Ø SC-TZJX型变压器中性点间隙接地保护装置的间隙有棒形间隙和球形间隙两种形式，间隙放电电压稳定，间隙距离易于调整。
Ø 隔离开关与氧化锌避雷器可根据工程需要任意组合选配。隔离开关的操作机构可按工程需要选择，可选配手动或电动操作机构。
Ø 使用纯铜精加工电极。
Ø 安装支架可采用无缝钢管，具有很高的强度，保证支架稳固性。
