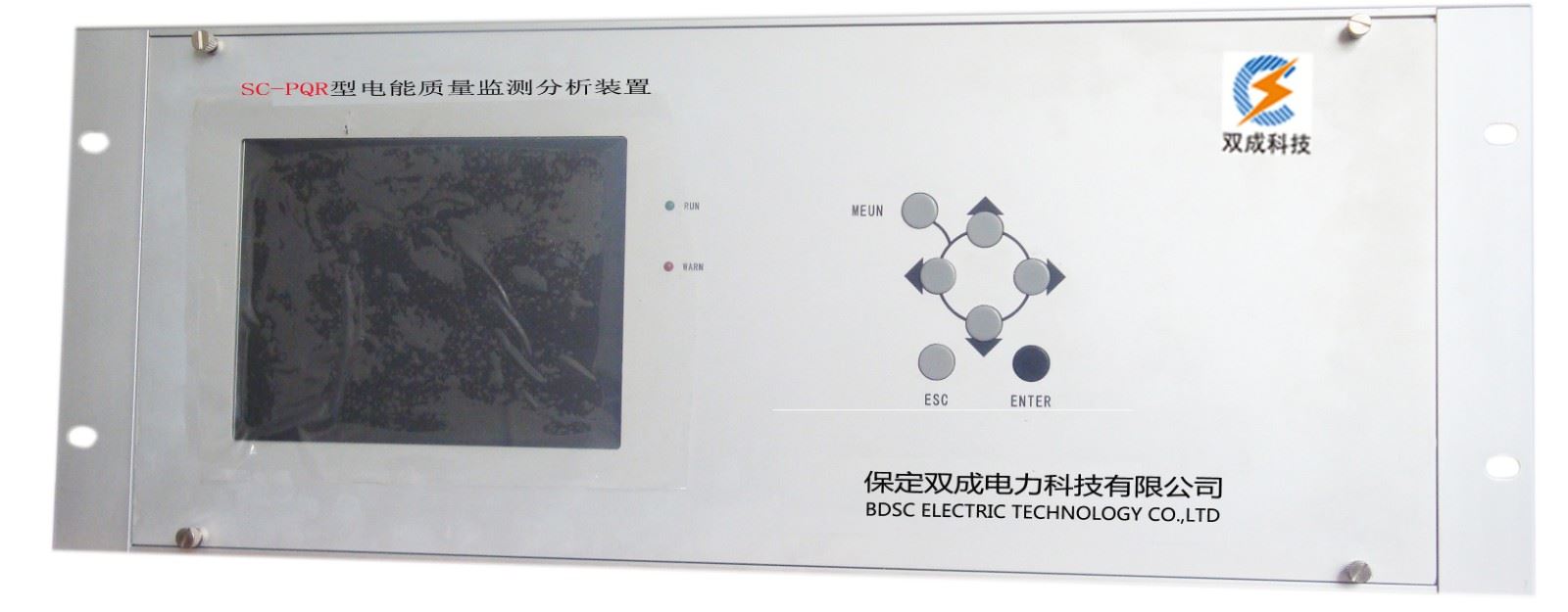

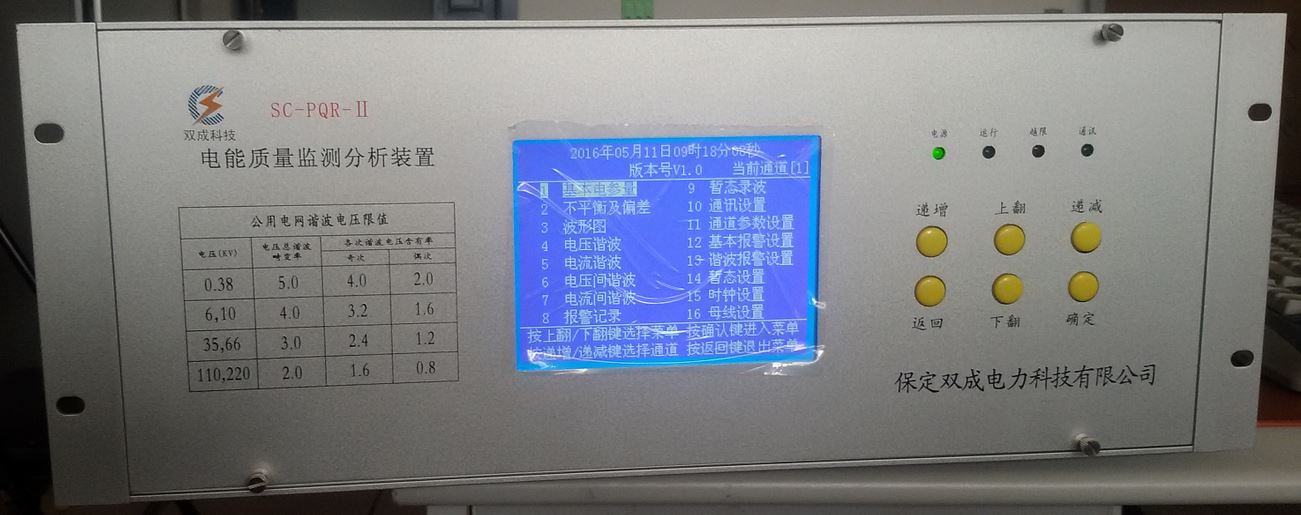

SC-PQR型电能质量监测分析装置是我公司科研人员经过对电能质量测控方面充分的调研，认真分析了国内外同类产品的现状，跟踪国际同行的先进水平，成功地研制出新一代电能质量监测分析装置，适用于220kV、110kV和35kV变电站、电厂及用电大户。
SC-PQR-XX B系列电能质量监测终端采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。
功能特点
1） 采用Advantech公司32 位高性能PC104嵌入主板和TI 公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
2） 采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
3） 数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
4） 采用大多CPU结构，每个通道独享一个32位的DSP,保证电能质量测量数据的实时性和准确性。
5） 大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
6） 采用锁相环技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；
7） 采用外部GPS 同步采样技术，保证了同一变电站内或不同变电站内监测装置的同步采样；
8） 配置了冗余的、独立的双100M 工业以太网，还选配有RS-232C/485 通讯接口，可选择多种通讯方式与远方管理中心交互数据；
9） 采用了四层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；
