一、装置简介

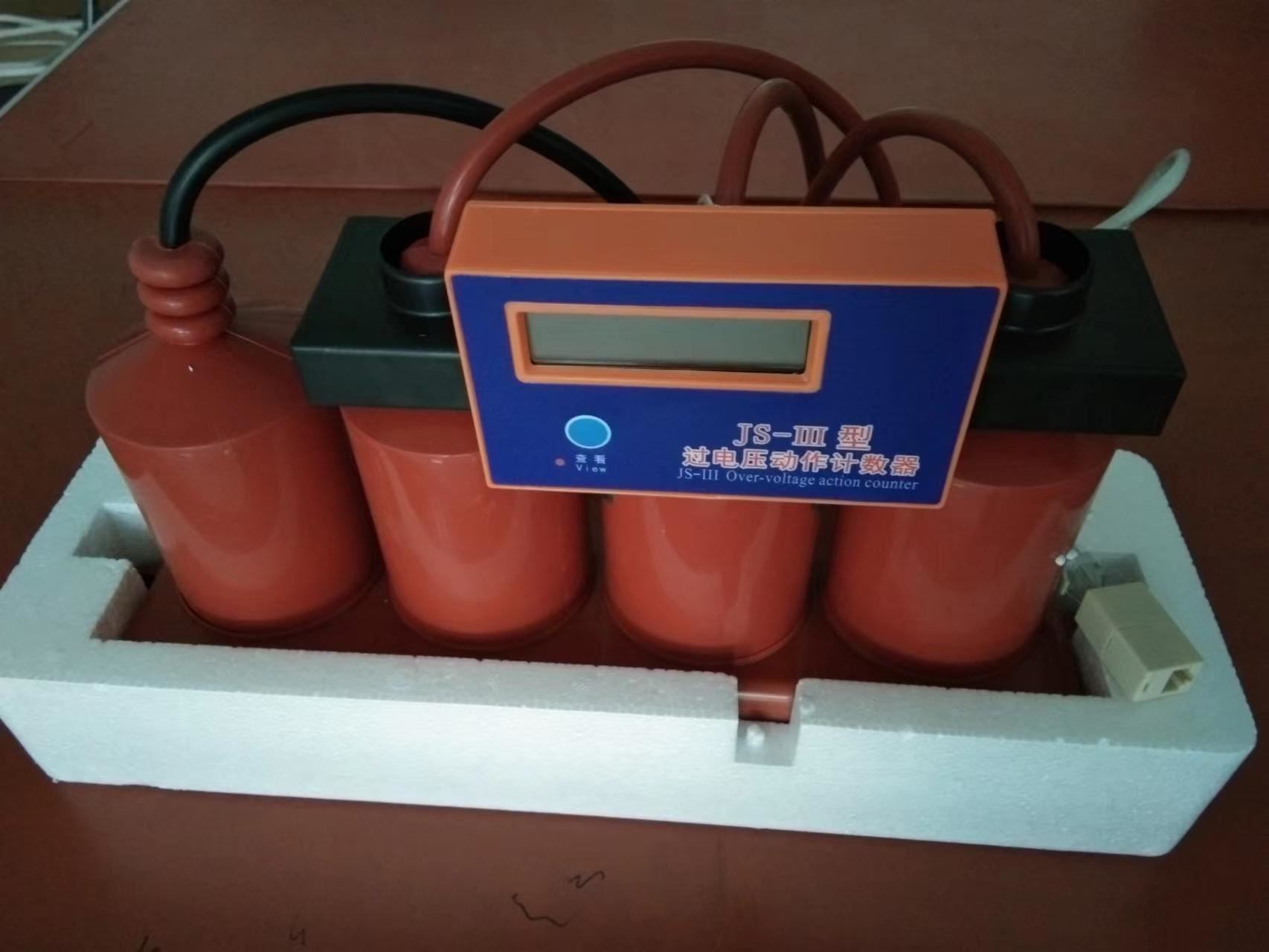

SC-GBH型系列组合式过电压保护器是针对现行组合式过电压的弱点而设计的一种新型的过电压保护器， 它采用三相四柱组合式结构，适用于35KV及以下电力系统，是限制雷电过电压和操作过电压的一种先进保护器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，这是同类产品所不可比拟的。
二、装置特点
1、保护全面
它不仅可以保护相对地过电压，而且还可以保护相间过电压，特别是解决了相间操作过电压过高对电气设备绝缘的损坏问题。这是常规避雷器所不具备的。
2、性能稳定
SC-GBH型组合式过电压保护器的接地单元采用无间隙结构，避免了分布电容及寄生电容对工频电压的分布及间隙放电性能的影响，从而保证了产品各项性能的稳定：保护器充分利用了氧化锌阀片续流极小的突出优点，间隙动作后的续流只是毫安级，存在时间极短，避免了间隙因续流烧伤产生放电不稳定和使工频放电电压显著降低等缺陷，保证了间隙的放电稳定性。
3、响应快，伏安特性平坦、残压低，保护性能好
由于电阻间隙元件的存在，少用了氧化锌阀片片数，降低了氧化锌阀片的保护电流残压。通过电阻间隙与氧化锌阀片的科学搭配，显著降低了冲击放电电压和标称放电电流下的残压（陡波响应等值是按氧化锌阀片的残压函数为基准），使之过电压保护水平做到了与电机绝缘的良好配合，并能解决氧化锌电阻的工频老化问题，能改善稳态电压分布，提高了承受暂态过电压的能力。
4、寿命长、安全性高、组装维护方便
在组合式过电压的保护中，采用单间隙承担工频电压技术，使每个间隙的恢复电压均能达到额定电压，工频时，间隙电阻承担了大部分的稳态电压，氧化锌阀片的工频老化极弱，可以不用考虑；在冲击时，电阻间隙中的电阻由间隙放电短接，间隙中的电阻上基本没有冲击负荷。冲击后，间隙立即截断工频续流，使间隙没有续流烧伤，同时也充分利用了氧化锌阀片的热容量，间隙和氧化锌阀片两者互为保护，使用寿命更长，保证了产品自身的安全。
